HL型環鏈離心斗式提升機產品介紹

HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

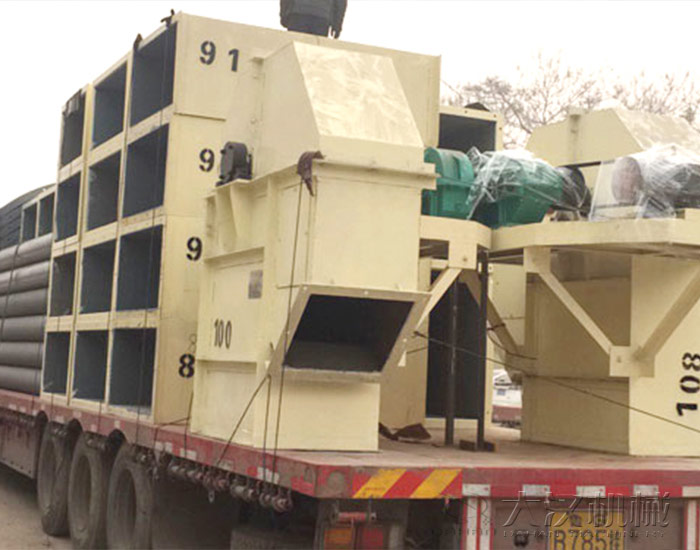

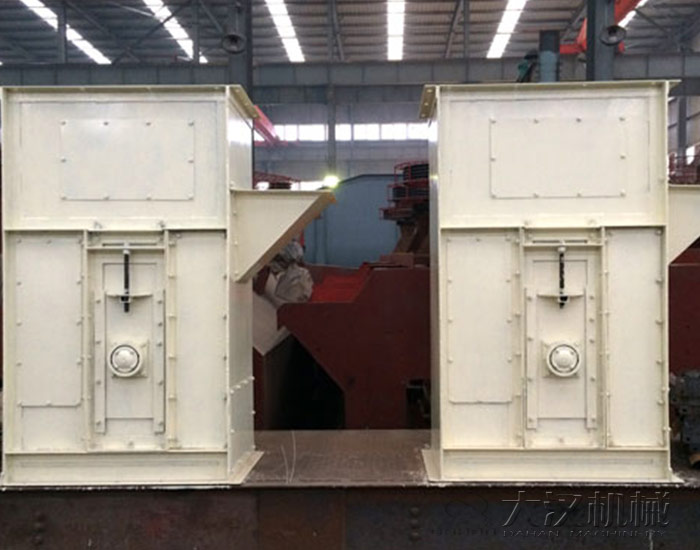

HL型環鏈離心斗式提升機圖片

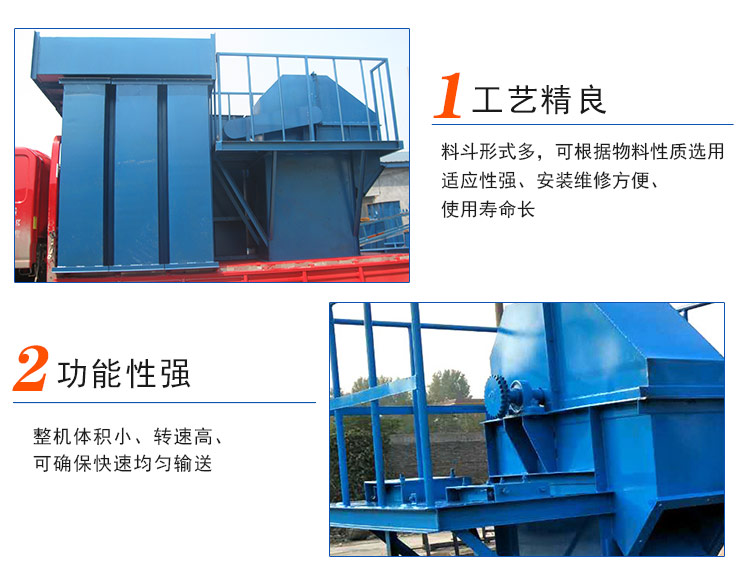

HL型環鏈離心斗式提升機特點



1、運行平穩、輸送效率高。
  2、料斗形式多，可根據物料性質選用。
  3、適應性強、安裝維修方便、使用壽命長。
  4、整機體積小、轉速高、可確保快速均勻輸送。

HL型環鏈離心斗式提升機工作原理

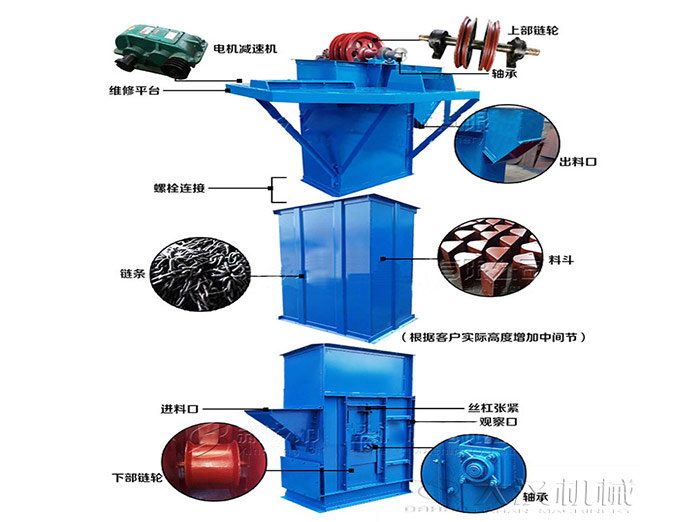

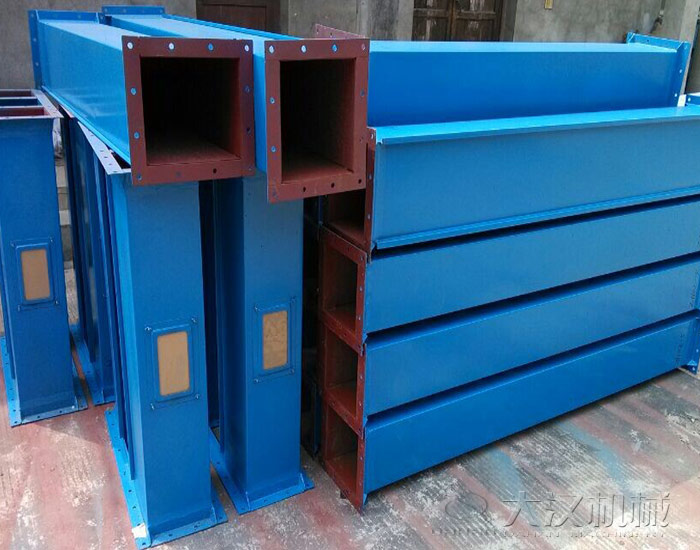

HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。HL型斗式提升機的牽引機構是兩根環形鏈條。

HL型環鏈離心斗式提升機技術參數

型號	輸送量（m3/h）	大顆粒mm	物料松散密度（t/m3）	大提升高度m
NE15	10~15	40	0.6~2.0	35
NE30	18.5~31	55	0.6~2.0	50
NE50	35~60	60	0.6~2.0	45
NE100	75~110	70	0.6~2.0	45
NE150	112~165	90	0.6~2.0	45
NE200	170~220	100	0.6~1.8	40
NE300	230~340	125	0.6~1.8	40
NE400	340~450	130	0.6~1.8	30
NE500	450~550	140	0.6~1.8	30
NE600	550~660	150	0.6~1.8	30
NE800	680~830	165	0.6~1.8	30

型號	提升物料大顆粒/mm
	允許大顆粒比例/%
	10	25	50	75	100
NE15	65	50	40	30	25
NE30	90	75	58	47	40
NE50	90	75	58	47	40
NE100	130	105	80	65	55
NE150	130	105	80	65	70
NE200	170	135	100	85	70
NE300	170	135	100	85	70
NE400	205	165	125	105	90
NE500	240	190	145	120	100
NE600	240	190	145	120	100
NE800	275	220	165	135	110

型號	輸送量 (m3/s)	斗速	主軸轉速 (r/min)	運行部件質量/(kg/m)
NE15	15	0.5	15.54	27.5
NE30	32		16.45	35
NE50	60		16.45	64
NE100	110		14.13	89
NE150	170		14.13	112.3
NE200	210		10.9	134
NE300	320		10.9	188
NE400	380		8.3	205
NE500	470		7.1	223
NE600	600		7.1	274
NE800	800		6.2	313
