TD斗式提升機產品介紹

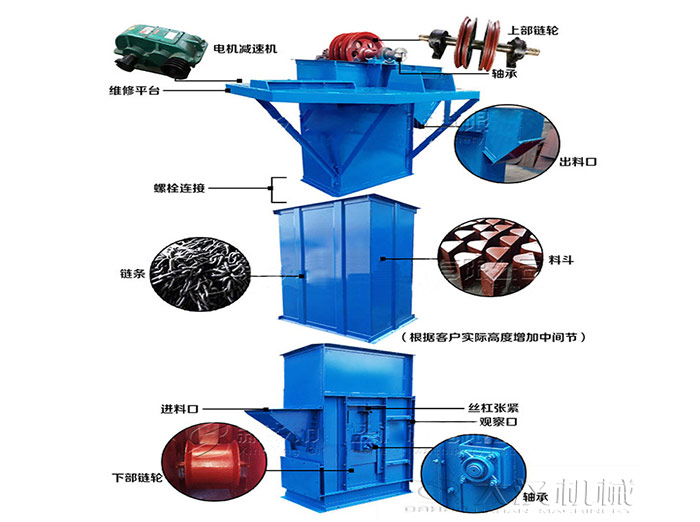

TD斗式提升機由提升機上、下鏈輪，皮帶，挖斗，絲桿，進出料口，箱體，電機減速機等組成，具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，其主要性能及參數符合JB3926----85《垂直斗式提升機》(該標準等效參照了國際標準和國外先進標準)，牽引圓環鏈符合MT36----80《礦用高強度圓環鏈》,本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如:煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不超過250 ℃)。該提升機的轉速每分鐘不能超過85轉，轉速過高，會出現卸料不凈，挖斗留有余料等情況。普通皮帶的斗式提升機正常輸送高度一般不會超過20米，鋼絲繩芯的皮帶斗式提升機的輸送高度高可達80米。

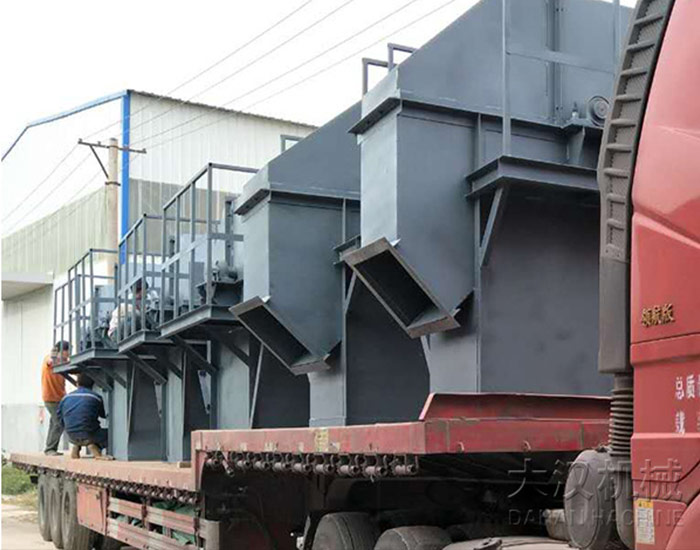

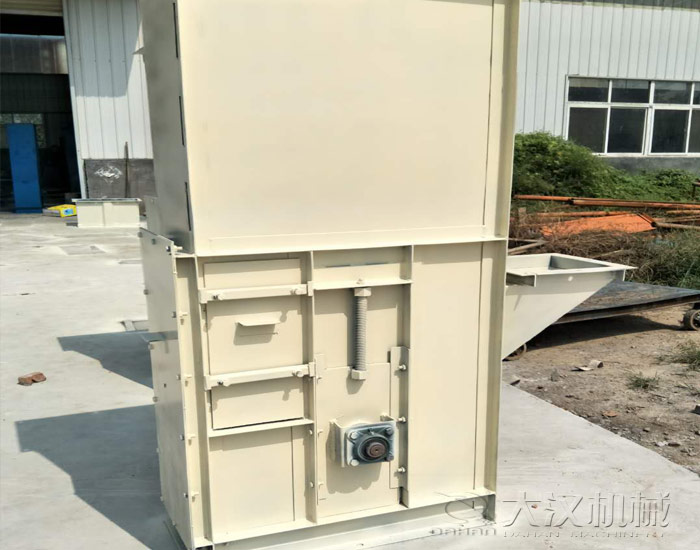

TD斗式提升機圖片

TD斗式提升機工作原理

TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

TD斗式提升機安裝方法



TD斗式提升機技術參數

型號	料斗形式	輸送量（m3/h））	物料量大塊（mm）	型號	料斗形式	輸送量（m3/h））	物料量大塊（mm）
TD160	Q	5.4	25	TD500	Q	38	60
TD160	h	9.6	160	TD500	h	70	60
TD160	zD	9.6	25	TD500	zD	58	60
TD160	Sd	16	25	TD500	Sd	92	60
TD250	Q	12	35	TD630	h	85	60
TD250	h	22	35	TD630	zD	89	60
TD250	zD	23	35	TD630	Sd	142	70
TD250	Sd	35	35	TD160	Q	4.7	70
TD315	Q	17	45	TD160	S	8	25
TD315	h	30	45	TD250	Q	18	25
TD315	zD	25	45	TD250	S	22	35
TD315	Sd	40	45	TD350	Q	25	35
TD400	Q	24	55	TD350	S	42	45
TD400	h	46	55	TD450	Q	50	45
TD400	zD	41	55	TD450	Q	50	55
TD400	Sd	66	55	TD450	S	72	55

價格型號等具體詳情請點擊右側欄“在線咨詢”了解。
